新工法、新技術、新設備、新趨勢、新政策共建邊坡防護基礎工程

昆明鼎駿塑業為您帶來框架梁塑料模板與標準化施工的協調的相關知識介紹！本文閱讀時間大概5分鐘

一、一般要求

1、破碎不均勻的邊坡必須除去松散的浮石和巖渣，用漿砌片石填補空洞，并封閉邊坡間隙。邊坡修復后平整致密。

2、在邊坡開挖和鉆孔過程中，應對巖性和結構進行記錄和綜合分析，并報監理工程師批準。

3修整邊坡的廢渣應按有關規定堆放，不得污染環境。

4、澆筑混凝土時，模板應加支撐固定。

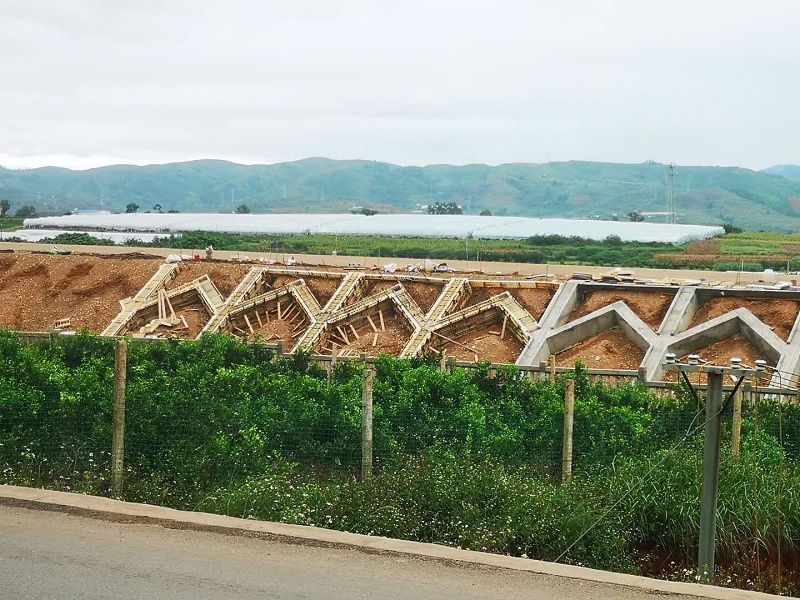

二、錨桿框架施工

1、錨桿框架施工工序見圖

（錨桿框架施工工藝）

2、施工要點。

(1)準確定位錨孔位置和邊坡框架梁尺寸，挖出豎梁和橫梁肋的輪廓，坡面必須刻槽，深度滿足設計要求。

(2)錨孔鉆進應采用無水干鉆，防止坡體地質條件因鉆孔施工而惡化。

(3)鉆孔過程由專人負責，詳細記錄地質和鉆孔情況。如與設計不符，應立即停止鉆孔，并及時反饋并采取措施。

(4)鉆孔后用高壓風清孔，孔壁無粘土或粉砂。

（5）框架模板組裝應平整、緊密，空間凈化尺寸應準確，符合設計要求。模板表面應刷隔離劑，便于脫模。澆筑混凝土時，模板應支撐固定。

(6)框架應分片施工，每片由2.3根柱及其梁、梁組成。應預留相鄰框架的接觸點2cm寬伸縮縫，用與框架端尺寸一致的浸泡瀝青板填充。

3、質量控制要點和監督要點

a.孔位、孔徑和傾角符合設計要求?？拙嘣试S偏差±50mm，孔口高程土 100mm。

b.錨桿框架外觀直、美觀、無麻面，混凝土強度符合設計要求。

c.鋼筋生產安裝符合《公路橋涵施工技術規范》(JTJ041-2000)的規定。

d.檢查施工記錄，檢查錨桿軸誤差±3°。

e.檢測錨索(桿)的拉伸力和長度。

三、預應力錨索(錨桿)

1、施工工序見圖

預應力錨索(錨桿)

2、施工要點

(1)錨固工程坡面開挖成型設計，經驗收合格。

(2)施工前，應進行預應力錨索(桿)的基本試驗，確定錨索參數后方可進行施工。

(3)測量放樣，準確測量錨孔位置，并在邊坡上明顯標記。

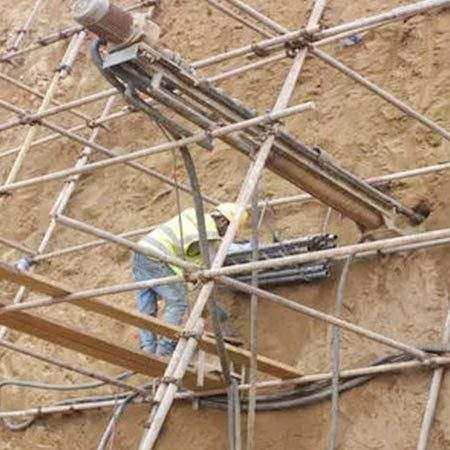

（4）打錨鎖孔

①鉆孔設備應根據錨固地層的類型、孔徑、深度和施工現場進行選擇。嚴禁使用地質鉆機進行鉆孔；在易坍塌或卡住或埋地鉆孔的地層中，應采用后續鉆孔技術。

②鉆機就位:鉆機就位縱橫誤差≤±50mm，高程誤差≤±100mm，鉆孔傾角誤差≤0.5°，方位誤差≤±1.0°。

③鉆孔應采用無水干孔，防止鉆孔施工導致坡體地質條件惡化。

④在鉆井過程中，應記錄地質變化、鉆井狀態(鉆壓、鉆速)、地下水等。

⑤鉆孔達到設計深度后，必須穩鉆12分鐘。鉆孔完成后，原則上需要使用高壓空氣(0. 2a~0. 4Mpa)除孔內所有巖粉和水體外。

⑥鉆孔傾斜儀可用于控制和檢測鉆孔傾角。

(5)錨(桿)的(索)

①錨筋組裝必須不低于50cm組裝平臺。

②錨桿接頭采用專用錨桿連接接頭，不得采用焊接技術。錨桿鋼筋應筆直，無油污和銹蝕。自由段應按設計要求設置塑料套管，與錨段連接處應用鉛絲綁扎牢固，并進行防腐處理。

③錨索應編束，鋼絞線應機械切割，嚴禁電弧切割，表面無油污、 腐蝕、彎曲，并嚴格防腐。

④錨索體完成隔離架和緊固環的組裝后，應在部安裝導向帽。導向帽尺寸 誤差≤±5mm，接裝定位誤差≤±20mm，鐵絲綁扎牢固，焊接方不宜使用

⑤采用二次補充灌漿的錨筋組裝時，應同時安裝二次灌漿管和止?jié){封閉 裝置；采用高壓劈裂灌漿時，應控制開始劈裂時間（一次漿強度為5Mpa)，二次灌漿管錨固段應設置花孔和封堵。

⑥壓力分散型（拉壓復合型）錨索錨固段鋼承載板與擠壓套之間應采用 固定拉栓，所有鋼材暴露部分表面應涂防銹漆保護。擠壓套應進行現場擠壓抽樣試驗，抽樣頻率一般為3%-5%。壓力分散型（拉壓復合型）錨索和 各單元錨索應標記明顯牢固，以便逐步拉動差異。

框架梁塑料模板施工方案領取 ?? 點擊咨詢  ?? 即可享受免費派駐技術人員協助現場師傅支模加固等服務

⑦錨筋自由段的防腐和隔離應嚴格按照設計要求進行。防腐應采用無粘預 應力筋和壓力分散錨頭技術，提高自由段的防腐等級，改良錨段的工作狀態。

⑧錨筋長度：錨筋長度制作允許誤差±50mm,除滿足 設計要求外，自由段長度還應充分考慮張拉設備和施工工藝的要求，一般預留至長1.0?1.5m。

（6）注漿

①錨孔造孔完成后，應及時安裝錨固體，并進行注漿,原則上不得超過24 小時。

②選擇相應的灌漿設備應根據灌漿材料、灌漿方法和灌漿壓力，結合實際錨固地層。

③應使用普通硅酸鹽水泥，不得使用高鋁水泥。細骨料應小于粒徑2mm 中砂；含泥量不得超過3%。膨脹劑一般不適用于二次高壓灌漿(劈裂灌漿)和自由段二次灌漿(補 灌漿)。

④注漿時漿液應攪拌均勻，隨攪隨用，并應在漿液初凝前完成。注漿體強度不應低于20Mpa。

⑤一般情況下，在錨孔口溢出漿液或排氣管停止排氣 之前，應采用孔底翻漿的方式進行灌漿。

⑥注漿時應做好注漿記錄。

⑦一次常壓灌漿一般采用全段一次性灌漿；二次補充灌漿適用于一次常壓錨 固段灌漿，即預應力張拉鎖定工藝完成后，對錨固體自由段進行補充 灌漿；為提高錨段的抗拔能力，應根據設計要求采用二次高壓灌漿（分裂 灌漿）

(7)張拉鎖定和封錨。

①錨桿拉伸時，錨桿支架的承壓面應平整，并垂直于錨桿的軸向。

②錨的安裝應與錨墊板和千斤頂相匹配。千斤頂軸與錨孔和錨筋軸 在同一直線上，不得彎曲或偏轉錨頭，以確保軸承均勻，必要時可用鋼墊片 調整。

③當錨固體和臺座混凝土強度達到設計強度的80%以上時，可張拉。

④錨筋正式拉伸前，應設計10%20%的張力值，預拉12次錨筋，以保證錨筋各部分接觸密貼，錨筋順直。

⑤長久錨筋張拉控制應力不得超過其極限應力值的60%，臨時錨筋張拉控制 應力不得超過其極限應力值的65%。

⑥嚴格按照設計要求進行張拉作業。錨筋張拉至設定最大張拉荷載值之后， 應持荷10?15分鐘，然后卸荷鎖定。若發現明顯的預應力損失，應及時進行補償 張拉。

⑦錨筋鎖定后，用機械切割余露錨筋。嚴禁使用電弧切割，并長510cm 暴露錨桿，防止滑動。用水泥漿填充錨墊板和錨頭的間隙，涂防銹漆， 按設計要求密封錨固，錨固混凝土強度不低于20Mpa。

3、質量控制要點和監督要點

①檢查各種材料、錨固構件等。

②孔位(坡面縱橫±50mm、孔口高程)、鉆孔傾角、水平方向角(孔軸 線傾角、孔軸線方位、孔底偏斜在鉆孔深度的3%)、孔徑(設計孔徑的 5%，0)、 孔深(大于設計深度200?500mm)、錨孔清理。

③錨桿的外觀質量、連接的牢固性和防腐處理。

④錨索外觀質量、生產尺寸、防腐處理、編號、導帽生產尺寸、 安裝定位、綁定。

⑤灌漿及灌漿強度。

⑥錨固體與臺座混凝土強度，張拉前張拉。暴露部分的防腐處理和 密封錨。

⑦灌漿張拉應實行監督旁站制度。
